Petrobras: ferramenta de lixamento externo para tornos via manufatura aditiva
O Lab I3D desenvolveu uma ferramenta de lixamento impressa em 3D para substituir o processo manual no torno, eliminando o contato direto do operador com a peça em movimento, melhorando a ergonomia e padronizando o acabamento — com aumento expressivo no aproveitamento de tubos e hastes.
Desafio
Na oficina de manutenção, o processo de lixamento era realizado de forma manual, expondo os operadores a riscos de segurança e gerando variações na qualidade do acabamento. As alternativas improvisadas não ofereciam ergonomia, repetibilidade ou confiabilidade adequadas. Além disso, havia a necessidade de adequar as atividades aos requisitos da NR-17 e buscar maior eficiência no uso de materiais com eliminação de perdas operacionais.
Solução

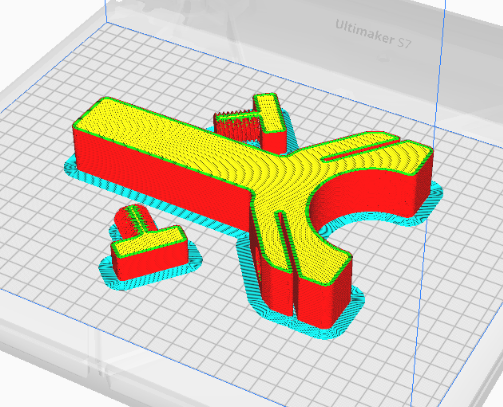

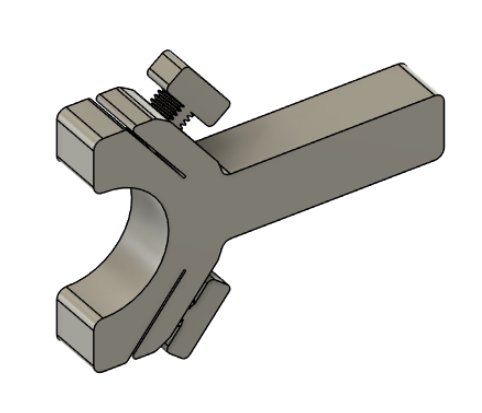

O Lab I3D desenvolveu uma ferramenta de lixamento externo fabricada por impressão 3D e projetada especificamente para fixação no castelo do torno existente. O dispositivo utiliza sistema de parafusos para troca rápida das lixas, proporcionando maior praticidade, segurança e continuidade operacional. O desenvolvimento ocorreu de forma iterativa, incorporando feedback dos operadores até atingir o desempenho desejado.
Resultados
- Adequação dos processos da oficina aos requisitos da NR-17
- Aumento da taxa de aproveitamento de tubos de 59% para 70%
- Aumento da taxa de aproveitamento de hastes de 23% para 47%
- Alcance de perda de óleo zero durante a operação
- Eliminação do contato direto do operador com a peça em movimento, aumentando a segurança operacional
Catálogo do projeto
Ferramenta de Lixamento Externo para Torno
Base Taquipe (Salvador)Realizar operações de lixamento externo em peças usinadas de forma segura e padronizada
Do diagnóstico ao chão de fábrica
