Petrobras: inventário digital 3DaaS® em plataformas e refinarias
Piloto com de mais de 30 aplicações validadas em campo com tecnologias UltiMaker, Formlabs e miniFactory — peças de reposição, ferramentas e substituições metálicas impressas sob demanda a partir de arquivos DPD certificados.
Desafio
Plataformas FPSO e refinarias dependem de peças sobressalentes com lead times de meses a anos, frequentemente vendidas apenas como conjuntos completos. Quebras geram interdições da Marinha, paradas de produção e impacto direto no offloading de óleo.
Solução

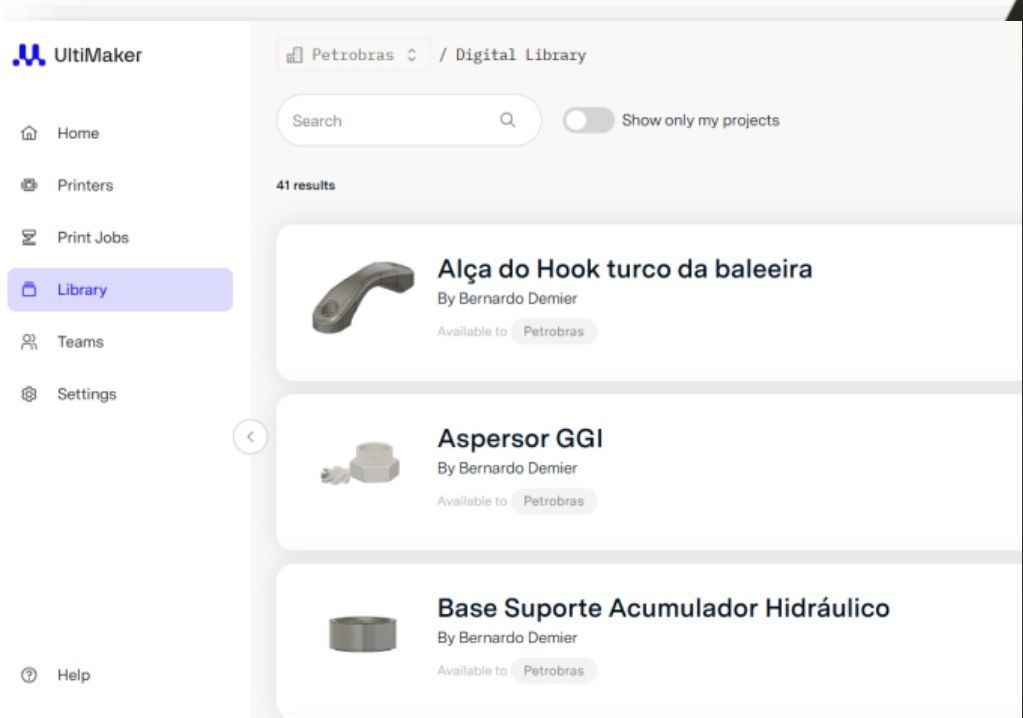

Implantação do Inventário Digital 3DaaS® com arquivos de fabricação (DPD — Digital Production Files) que vão muito além de STLs: impressão a partir de catálogo com um clique, sem preparo, eliminando discrepâncias entre operadores, máquinas e materiais. Tecnologias UltiMaker (FFF), Formlabs (SLS) e miniFactory para aplicações críticas e normatizadas.
Resultados
- Mais de 30 aplicações no catálogo do Inventário Digital 3DaaS®
- Substituição metálica com compósitos de fibra de carbono (PAHT CF15) com resistência mecânica e propriedade anticorrosiva
- Aspersor do Gerador de Gás Inerte: lead time de 24 meses reduzido para dias e custo ≈10× menor
- Ventoinha REPLAN entregue em menos de 24h após solicitação, evitando perda de produção
- Disponível para contratação imediata em toda a Petrobras
Catálogo do projeto
Alça do Turco da Baleeira
Bacia de CamposMovimentação do guindaste da Baleeira
Aspersor do Gerador de Gás Inerte
Bacia de CamposDifusão de água para limpeza do gás (offloading)

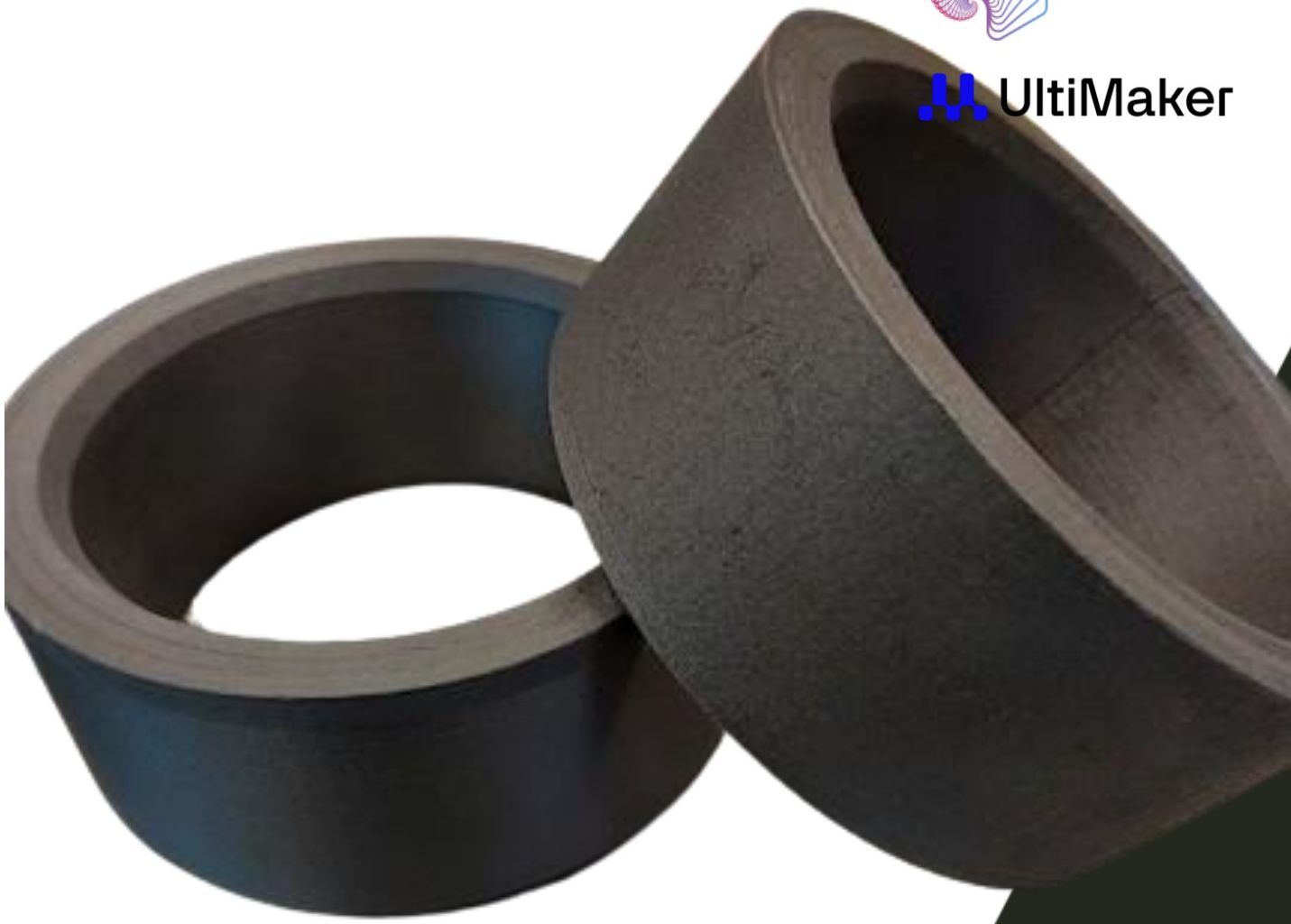

Base para Acumulador Hidráulico
Bacia de CamposApoio de cilindro de gás (~500 kg)
Chave do Cloropac
Abertura do sistema do Cloropac
Chave Fim de Curso da Baleeira
Bacia de CamposDemonstrar a montagem correta da Baleeira
Dispositivo de retirada do painel dos TCs
Abertura de painel de transformadores para manutenção
Embornal
Bacia de CamposBarreira contra contaminação por óleo no escoamento
Prensa Cabos 76 mm
Fixação especial de cabo de 76 mm
Trava da tampa dos Transformadores
Ventoinha (REPLAN)
Base Taquipe (Salvador)Reposição com leve redesign para reforço estrutural
Sargento e Clamp
Fixar gaxeta entre tubo e flange
Do diagnóstico ao chão de fábrica
